简介

浮点处理器也称x87处理器，在 486 之前是和 386 处理器分开的。到了 486 之后就把浮点处理器集成到了 x86 中。浮点处理器的功能就是处理浮点数的运算。浮点数运算主要是了解一些浮点数指令，在逆向过程中这块内容基本不会关注，只要知道浮点数结果是多少就行。

浮点数二进制表示

浮点数由三部分构成：符号、尾数和指数。以数字 -123.154 为例，该校书分解成 -1.23154 x 10^2为例，其中 “-“是符号，表示该浮点数是负数，1.23154是尾数，2是指数。

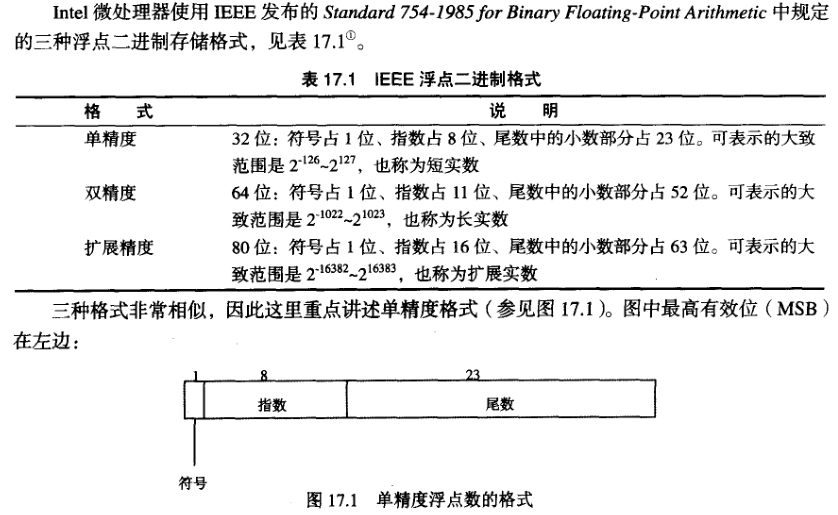

IEEE 二进制浮点数的表示

1

符号

二进制浮点数的符号由一个符号位表示，如果该位为 1 表示附属，为 0 表示正数。浮点数 0 是正数。

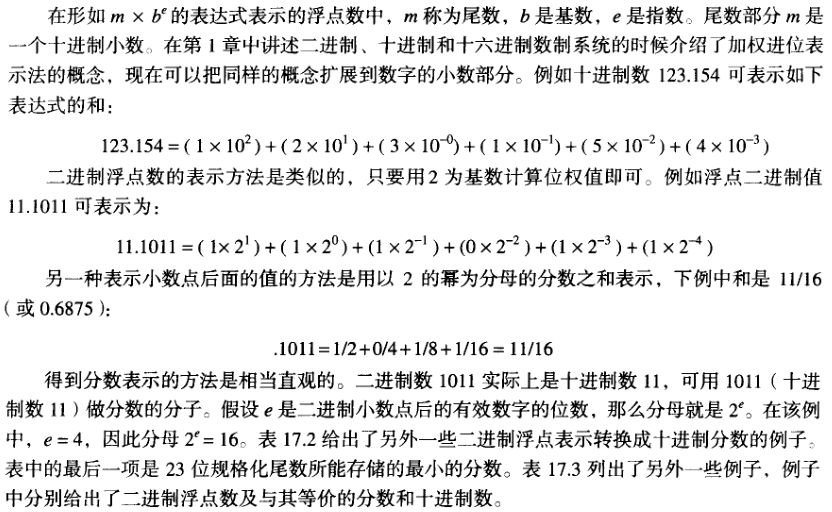

尾数

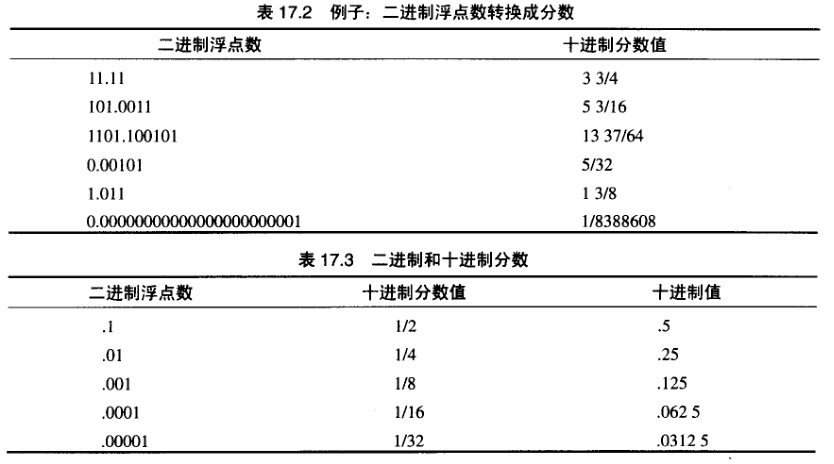

2
3

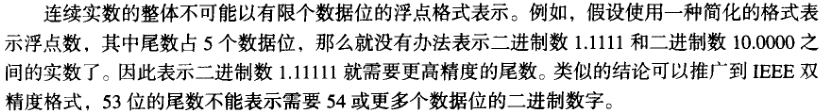

尾数的精度

4

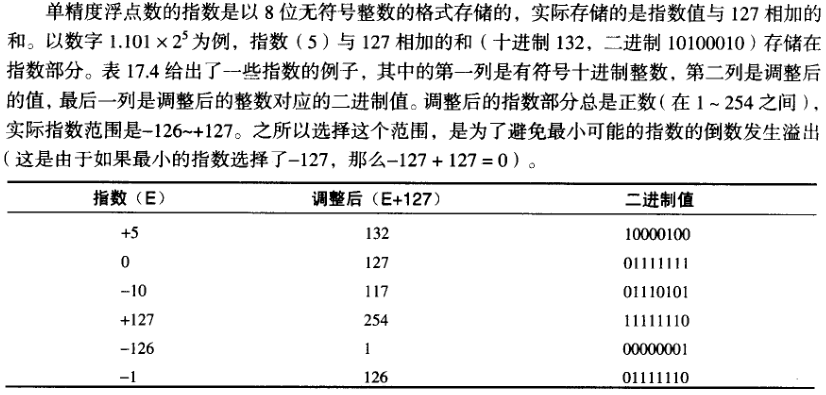

指数

5

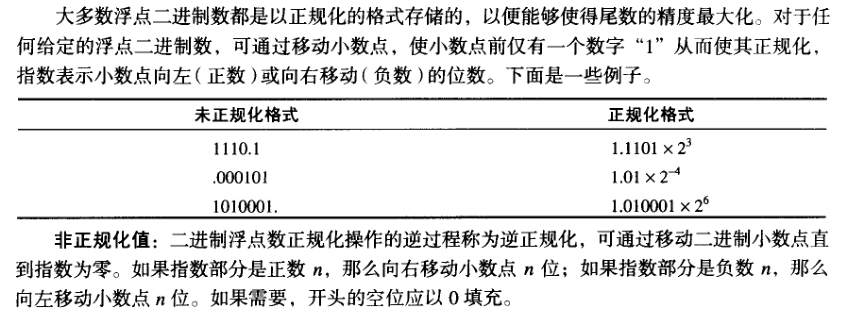

二进制浮点数的正规化

6

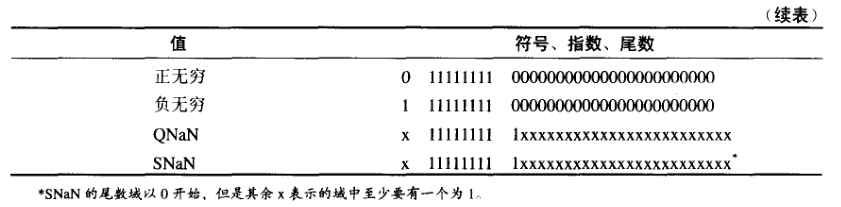

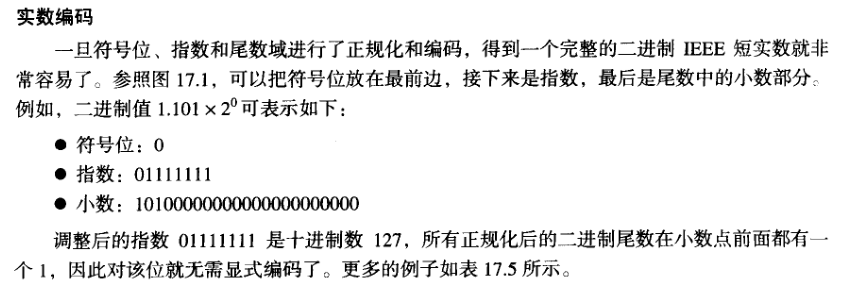

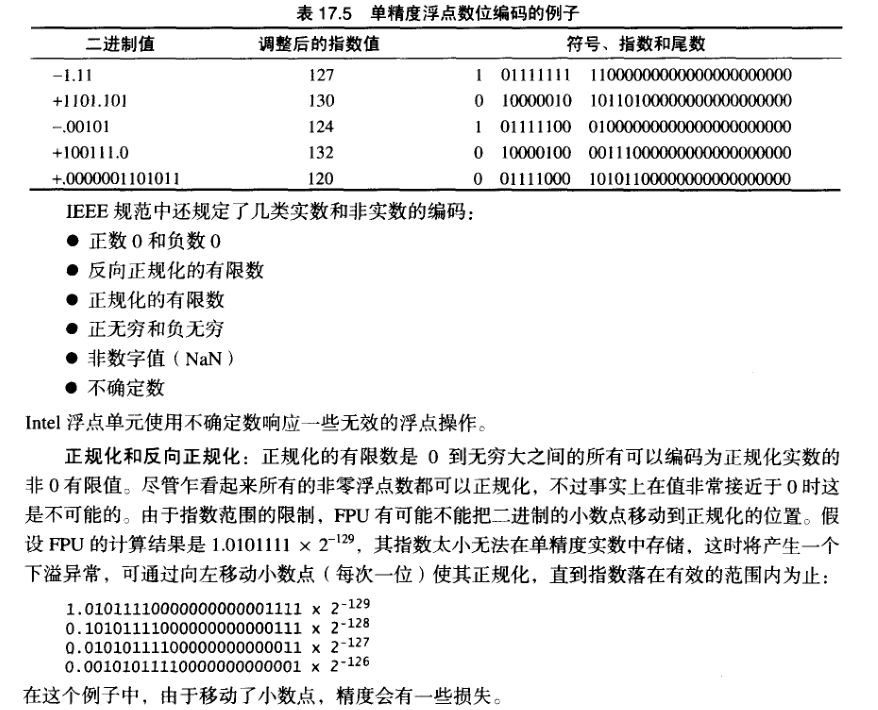

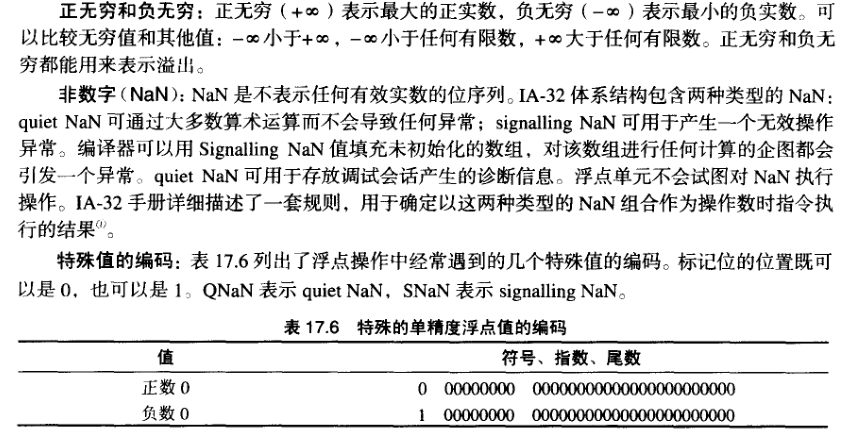

IEEE 表示法

7
8
9
10

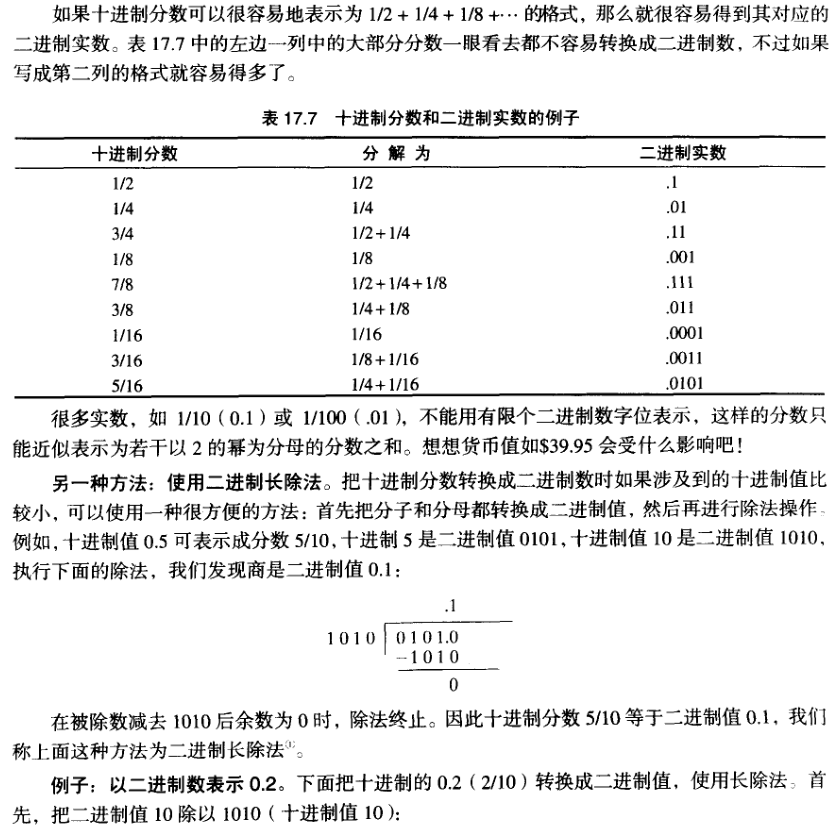

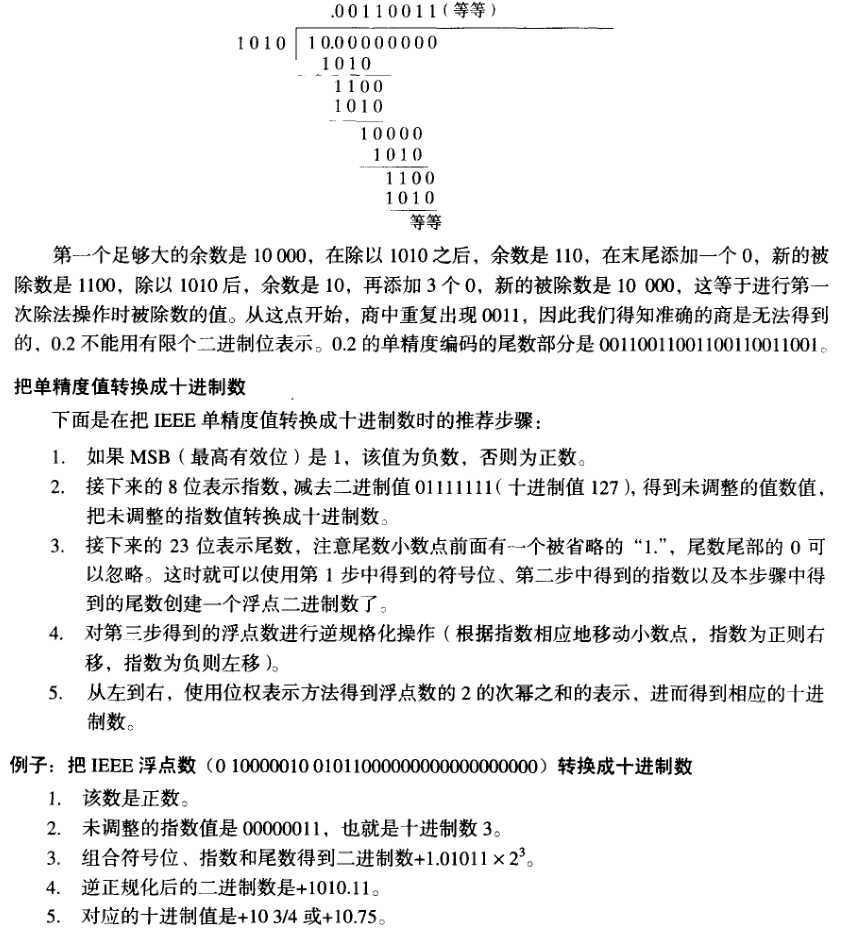

把十进制分数转换为二进制实数

11
12

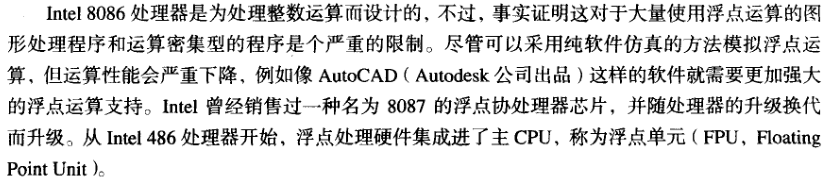

浮点单元

13

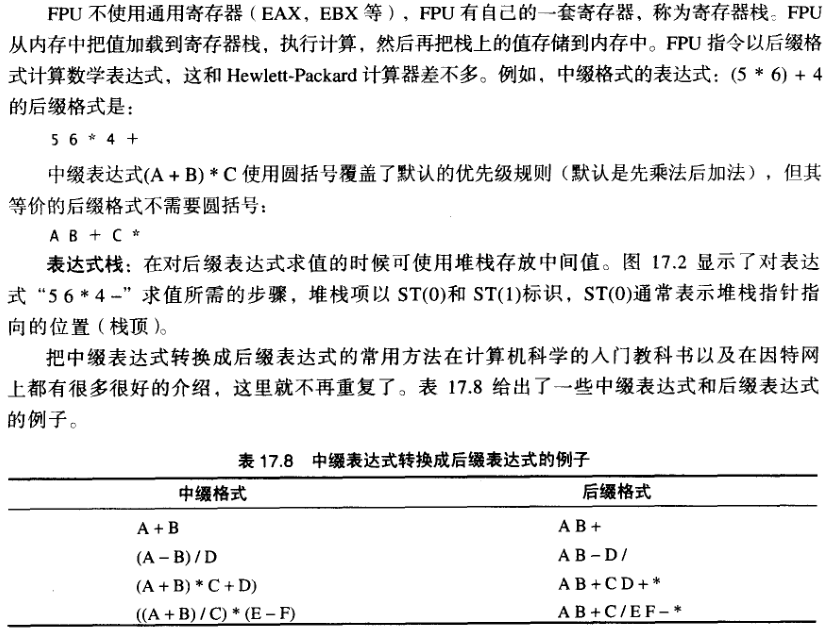

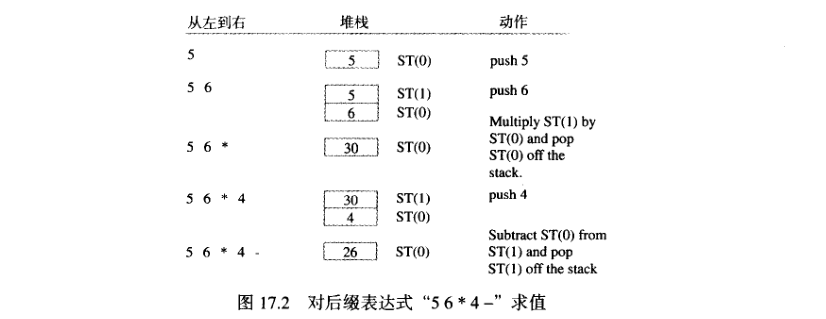

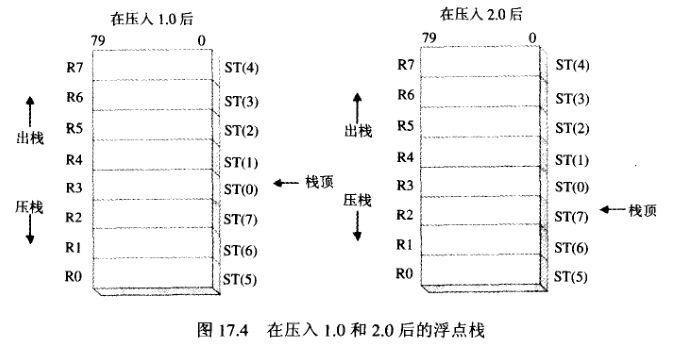

浮点寄存器栈

14
15

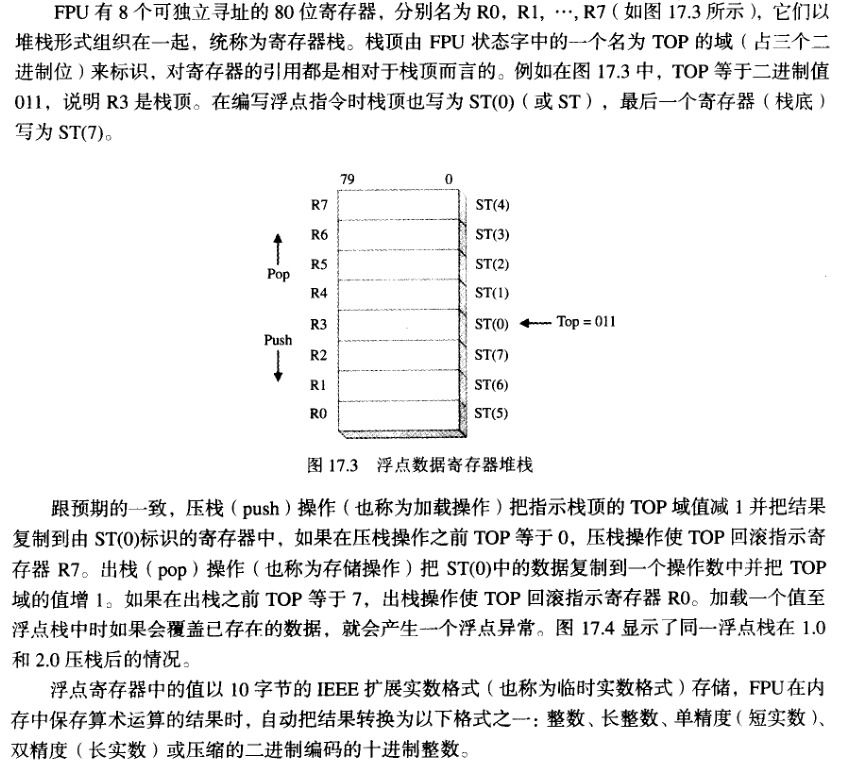

浮点数据寄存器

16
17

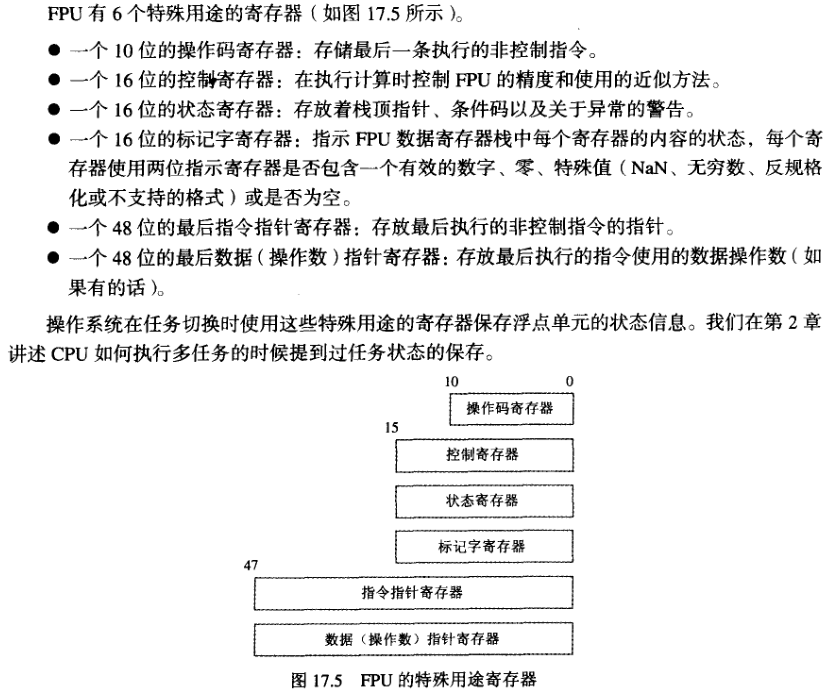

特殊寄存器的用途

18

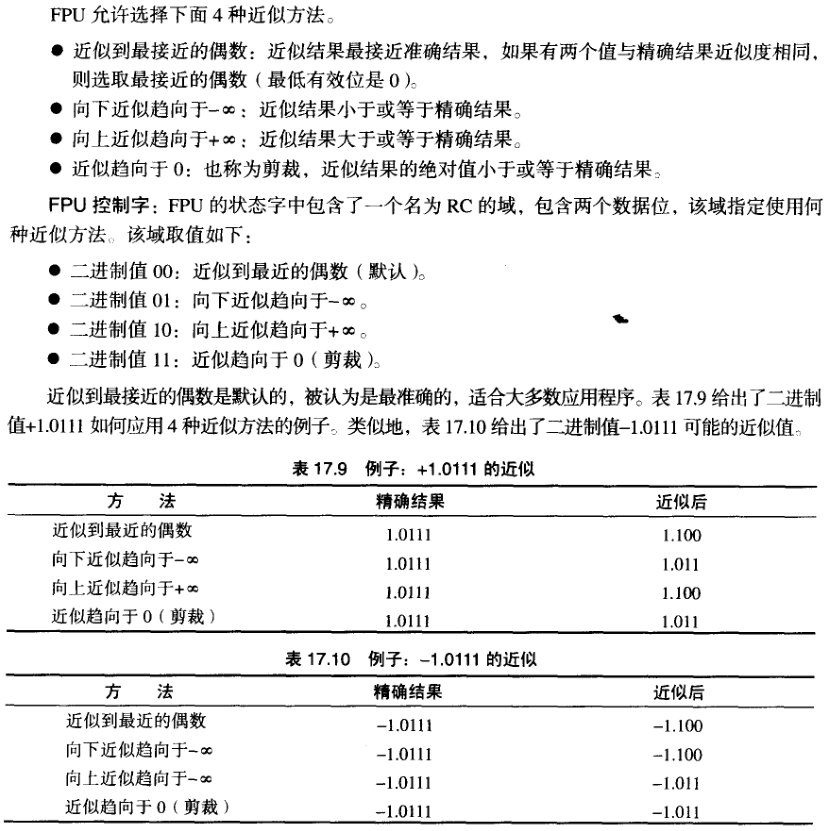

近似

FPU 在进行浮点计算时试图产生准确的结果，步过在许多情况下这是不可能的，因为目的操作数根本就不能准确表示计算的结果。例如：假设某种存储格式只允许3个小数位，这种格式就只能存储 1.011 或 1.101，但不能存储1.0101。如果计算产生的精确结果是 +1.0111（十进制数1.4275），我们就必须通过加 .0001 或减去 .0001 向上或向下近似：
(a) 1.0111 —> 1.100
(b) 1.0111 —> 1.011

如果精确结果是负数，那么加 -.0001 会使近似值趋向 -∞，减去 -.0001 会使近似值趋向 0 和 +∞

19

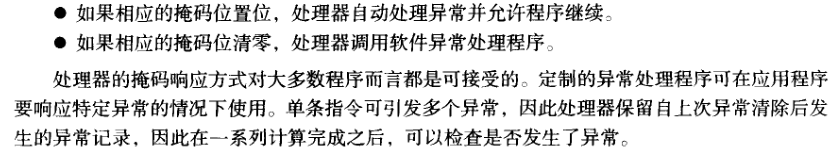

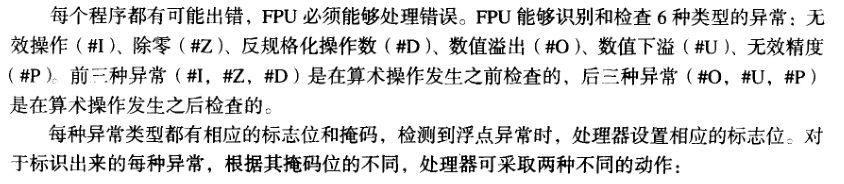

浮点异常

20
21

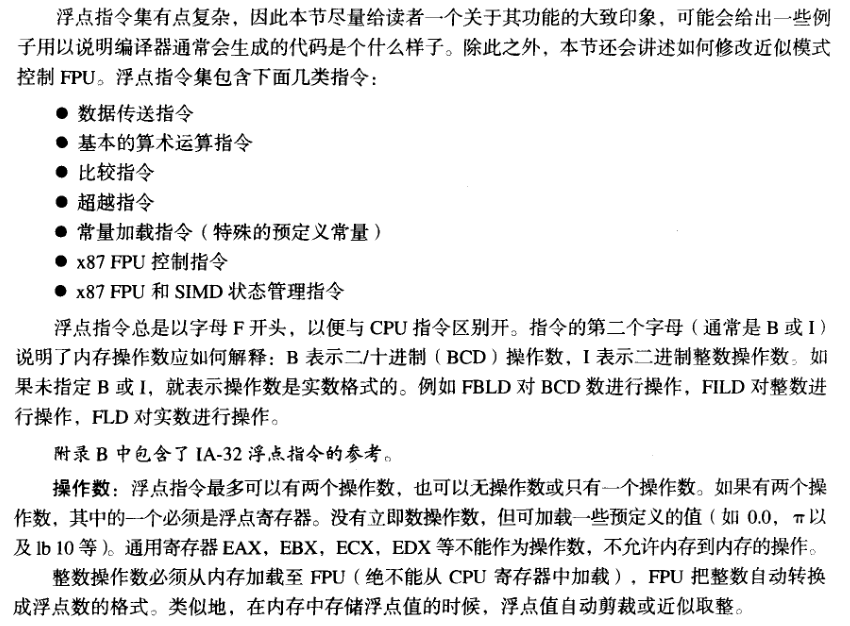

浮点指令集

22

初始化（FINIT）

FINIT指令初始化浮点单元，把 FPU 的控制字设为 037Fh，掩盖所有的浮点异常，把近似方法设置为最接近的偶数，并把计算精度设为 64 位。一般程序的开始会调用 FINIT，使 FPU 处于一个固定的初始状态。

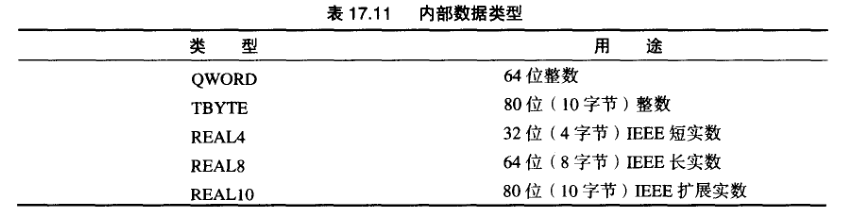

浮点数据类型

在定义 FPU 指令使用的数据类型时，会用到这些类型的数据。例如：在加载一个浮点变量至 FPU 堆栈时，变量可定义为 REAL4，REAL8，REAL10。
23

加载浮点值（FLD）

FLD（加载浮点值）指令复制一个浮点数至 FPU 的栈顶 [即ST(0)]，操作数可以是 32 位、64 位、或 80 位的内存操作数（REAL4、REAL8、REAL10）或另外浮点寄存器：

1
2
3
4
FLD m32fp
FLD m64fp
FLD m80fp
FLD ST(i)

内存操作数类型：FLD 支持的内存操作数的类型和 MOV 是一样的。下面的一些例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
;---------------------------
;程序名：fld.asm
;功能：演示 FLD 加载浮点值指令
;作者：9unk
;编写时间：2023-4-25
;----------------------------
INCLUDE Irvine32.inc

.data
array REAL8 10 DUP(?)
dblOne REAL8 234.56
dblTwo REAL8 10.1

.code
main PROC
fld array
fld [array+16]
;fld REAL8 PTR[esi]
;fld array[esi]
;fld array[esi*8]
;fld array[esi*TYPE array]
;fld REAL8 PTR[ebx+esi]
;fld array[ebx+esi]
;fld array[ebx+esi*TYPE array]

;加载两个直接操作数至FPU堆栈
fld dblOne
fld dblTwo
main ENDP
END main

24

FILD 指令

FILD 指令把 16 位、32位、64位的整数源操作数转换成双精度浮点数并把其加载到 ST(0)，源操作数的符号位保留。FILD支持的内存操作数类型（间接操作数、变址操作数、基址变址操作数等）同 MOV 指令。

加载常量： 下面的指令在堆栈上加载特定的常量，这些指令无操作数：

  • FLD1 指令在寄存器堆栈上压入 1.0
  • FLDL2T 指令在寄存器堆栈上压入 1b 10(即log2 10)
  • FLDL2E 指令在寄存器堆栈上压入 1b e(即log2 e)
  • FLDPI 指令在寄存器堆栈上压入 Π(圆周率)
  • FLDLG2 指令在寄存器堆栈上压入 lg 2(即log10 2)
  • FLDLN2 指令在寄存器堆栈上压入 ln 2(即log2 e)
  • FLDZ 指令在寄存器堆栈上压入 0.0(把 +0.0 压入压入堆栈中)

存储浮点值（FST、FSTP）

FST 指令（存储浮点值）复制FPU的栈顶的操作数至内存中，操作数可以是 32 位、64 位或 80 位的内存操作数（REAL4、REAL8、REAL10）或另外一个浮点寄存器：

1
2
3
FST m32fp
FST m64fp
FST ST(i)

FST 不会弹出栈顶元素，下面的指令把 ST(0) 存储到内存中，如下面的例子 ST(0) 等于 10.1 并且 ST(1) 等于 234.56：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
;---------------------------
;程序名：fst.asm
;功能：演示 FST 把 ST(0) 存储到内存中
;作者：9unk
;编写时间：2023-4-26
;----------------------------
INCLUDE Irvine32.inc

.data
dblOne REAL8 234.56
dblTwo REAL8 10.1
dblThree REAL8 0.0
dblFOur REAL8 0.0

.code
main PROC
    FINIT  ;浮点单元初始化
    ;加载两个直接操作数至FPU堆栈
    fld dblOne
    fld dblTwo

    ;FST存储浮点值
    fst dblThree
    fst dblFOur
main ENDP
END main

FSTP： 复制 ST(0) 至内存并弹出 ST(0)，如下面的例子：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
;---------------------------
;程序名：fst.asm
;功能：演示 FSTP 把 ST(0) 存储到内存中,并弹出ST(0)
;作者：9unk
;编写时间：2023-4-26
;----------------------------
INCLUDE Irvine32.inc

.data
dblOne REAL8 234.56
dblTwo REAL8 10.1
dblThree REAL8 0.0
dblFOur REAL8 0.0

.code
main PROC
    FINIT  ;浮点单元初始化
    ;加载两个直接操作数至FPU堆栈
    fld dblOne
    fld dblTwo

    ;FST存储浮点值
    fst dblThree
    fst dblFOur

    ;FSTP 存储浮点值
    fstp dblThree
    fstp dblFOur
main ENDP
END main

执行后，从逻辑上来讲两个值已经从堆栈上移除了。从物理上来讲，每次 FSTP 指令执行后，TOP指针增1，改变了 ST(0) 的位置。

FIST：把 ST(0) 中的值转换成有符号数整数并把结果存储到目的操作数中，值可以存储在字或双字中。FIST 支持的内存操作数格式同 FST

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
;----------------------------------------------------
;程序名：fst.asm
;功能：演示 FIST 把 ST(0) 中的值转换成有符号整数并把结果存储到目的操作数中，值可以存储在字或双字中。
;作者：9unk
;编写时间：2023-4-26
;----------------------------------------------------
INCLUDE Irvine32.inc

.data
dblOne REAL8 234.56
dblTwo REAL8 10.1
dblThree REAL8 0.0
dblFOur REAL8 0.0
num dw 0

.code
main PROC
    FINIT  ;浮点单元初始化
    ;加载两个直接操作数至FPU堆栈
    fld dblOne
    fld dblTwo

    ;FST存储浮点值
    fst dblThree
    fst dblFOur

    ;FIST 存储浮点值
    fist num
    fstp dblFOur
    fist num
main ENDP
END main

算数运算指令

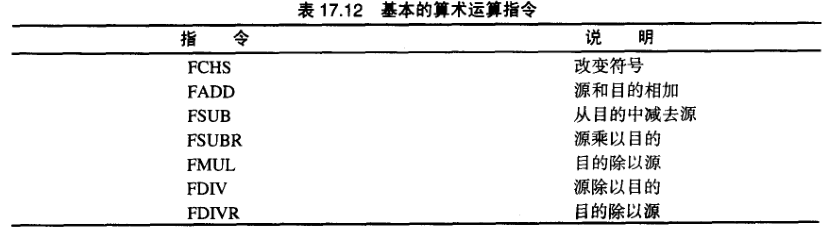

基本的算数运算指令如下表所示：
25

算数运算指令支持的内存操作数类型同 FLD（加载）和 FST（存储），因此操作数类型可以是间接操作数、变址操作数、基址变址操作数等。

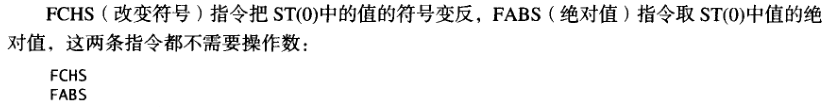

FCHS 和 FABS

26

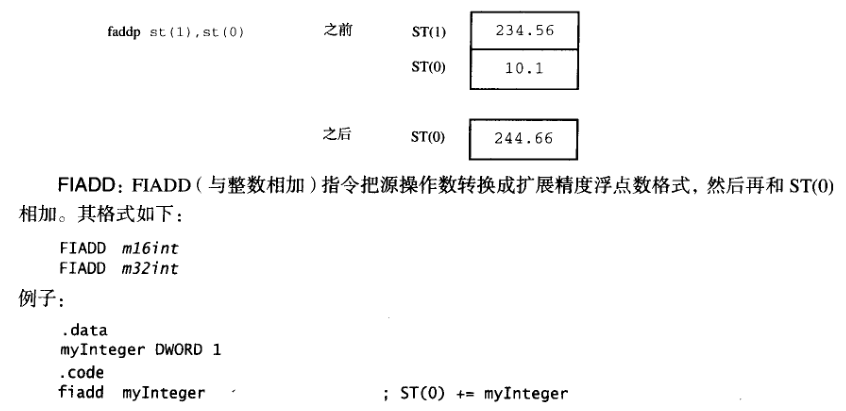

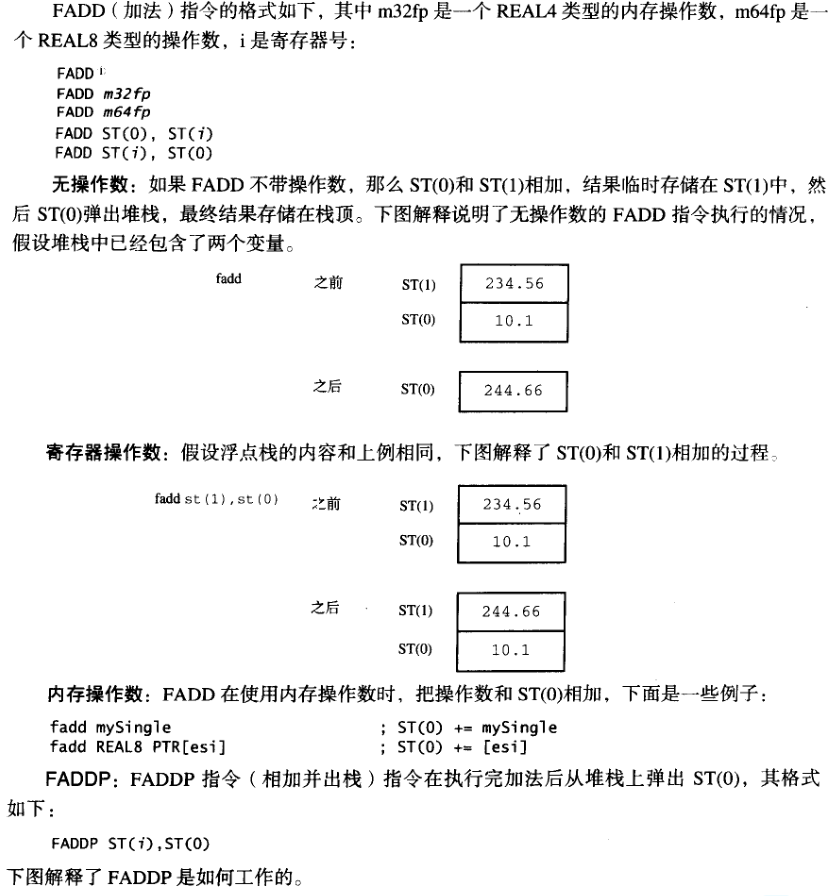

FADD，FADDP，FIADD

27
28

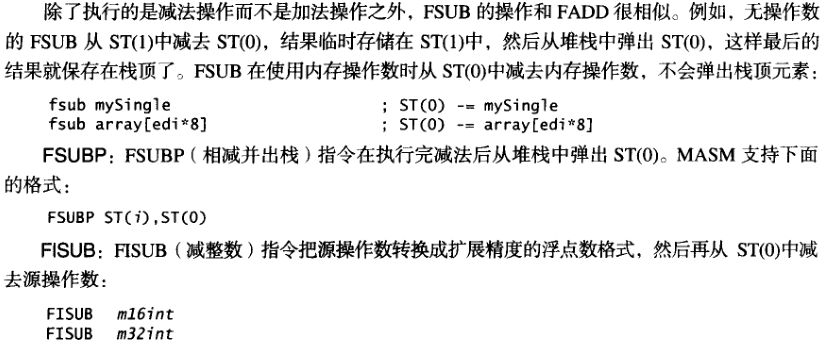

FSUB，FSUBP，FISUB

FSUB 指令从目的操作数中减去源操作数，把差存储到目的操作数中。目的操作数是一个 FPU 寄存器，源可以是 FPU 寄存器或内存操作数，其操作数格式同FADD：

1
2
3
4
5
FSUB
FSUB m32fp
FSUB m64fp
FSUB ST(0),ST(i)
FSUB ST(i),ST(0)

29

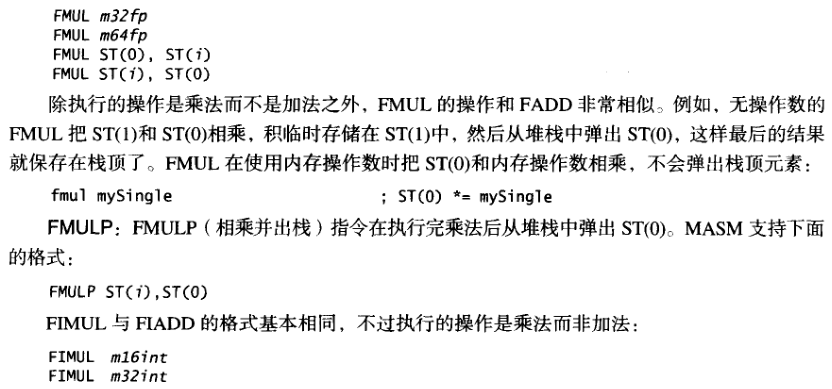

FMUL，FMULP，FIMUL

30
31

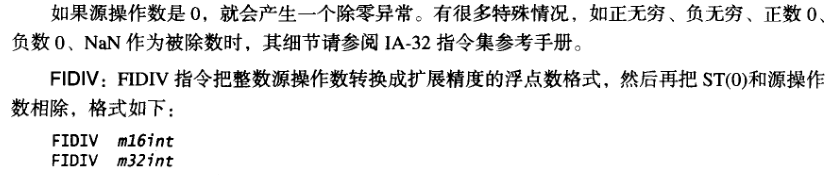

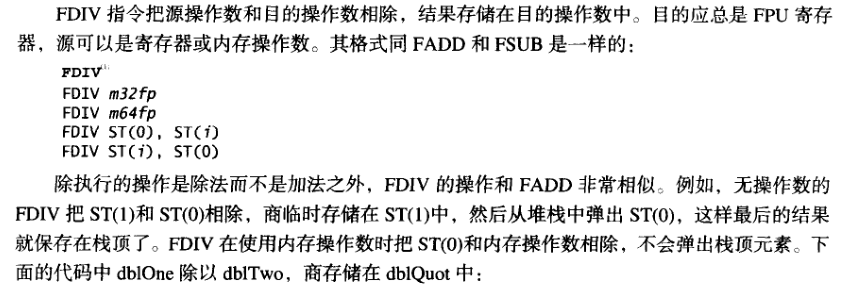

FDIV，FDIVP，FIDIV

32

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
;----------------------------------------------------
;程序名：fdiv.asm
;功能：演示 FDIV 指令
;作者：9unk
;编写时间：2023-4-25
;----------------------------------------------------
INCLUDE Irvine32.inc

.data
dblOne  REAL8 234.56
dblTwo  REAL8 10.1
dblQuot REAL8 ?

.code
main PROC
    FINIT  ;浮点单元初始化
    ;加载两个直接操作数至FPU堆栈
    fld dblOne
    fdiv dblTwo
    fstp dblQuot
main ENDP
END main

33

浮点值比较

浮点值比较不能使用 cmp 指令，应使用 FCOM 指令。
在执行完 FCOM 指令之后，使用条件跳转指令之前还要执行一些必须的指令。

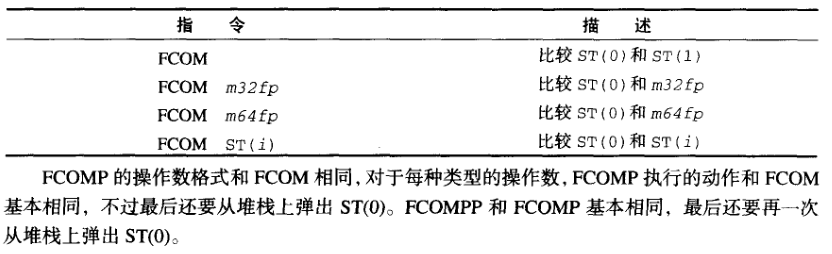

FCOM，FCOMP，FCOMPP：指令比较 ST(0) 和 源操作数，源草组数可以是内存操作数或 FPU 寄存器，其格式如下：
34

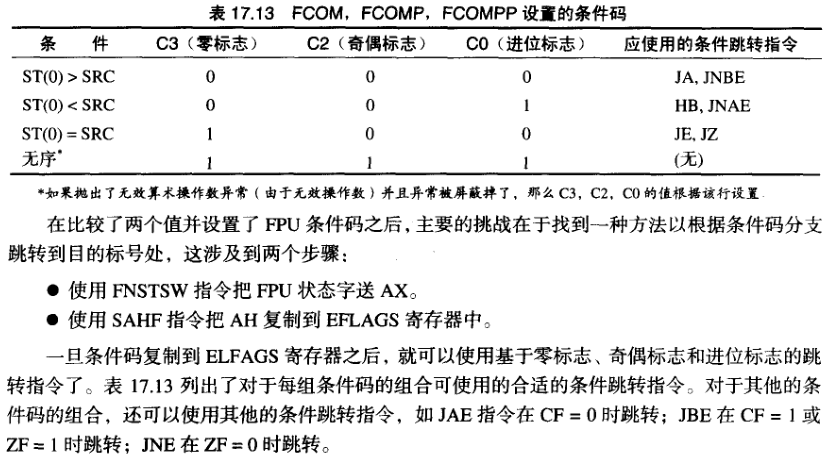

条件码： C3，C2，C0 这三个 FPU 条件码标志说明了浮点值比较的结果，下表中的标题栏列出了各个浮点标志对应的 CPU 状态标志，这是因为 C3，C2，C0 分别与零标志、奇偶表示和进位标志在功能上类似。
35

例子：假如下 C++ 代码：

1
2
3
4
5
6
7
double X = 1.2;
double Y = 3.0;
int N = 0;
if(X < Y>)
    {
        N = 1;
    }

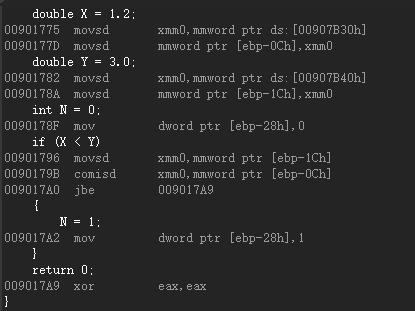

反汇编：

36

在 C/C++ 中用的是 CMOISD 指令，COMISD 指令可以接受内存操作数，且比较结果会直接传到 EFLAGS 寄存器中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;---------------------------
;程序名：fcmop.asm
;功能：演示浮点比较指令 fcmop
;作者：9unk
;编写时间：2023-5-4
;----------------------------
INCLUDE Irvine32.inc
.data
X REAL8 1.2
Y REAL8 3.0
N DWORD 0

.code
main PROC
    fld X
    fcomp Y
    fnstsw ax   ;把 FPU 状态字传送到 AX 寄存器中
    sahf        ;把 AH 复制到 EFLAGS 寄存器中
    jnb L1
    mov N,1
L1:
    exit
main ENDP
END main

P6的改进： 对于前面的例子，需要注意的是：浮点数比较比整数比较运行时间开销更大，因此 Intel 的 P6 处理器引入了 FCOMI 指令，该指令比较两个浮点值并直接设置零标志、奇偶标志和进位标志。FOMI 的 格式如下：

FCOMI ST(0),ST(i)

下面使用 FCOMI 指令重写前面例子的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;---------------------------
;程序名：fcmoi.asm
;功能：演示浮点比较指令 fcmoi
;作者：9unk
;编写时间：2023-5-4
;----------------------------
INCLUDE Irvine32.inc
.data
X REAL8 1.2
Y REAL8 3.0
N DWORD 0

.code
main PROC
    ;if(X<Y)，注意 X 要放在 ST(0) 的位置
    fld Y
    fld X
    fcomi ST(0),ST(1)
    jnb L1
    mov N,1
L1:
    exit
main ENDP
END main

FCOMI 指令代替了前面例子中的三条指令，不过需要一套额外的 FLD 指令。FCOMI 指令不接受内存操作数。

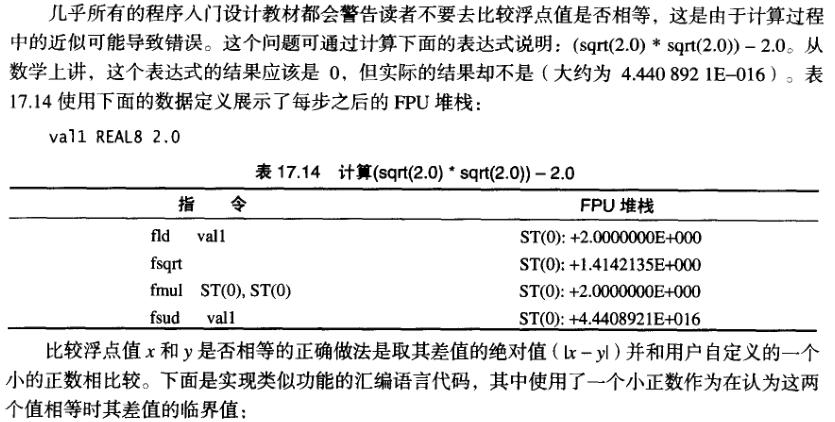

比较是否相等

37

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
;---------------------------

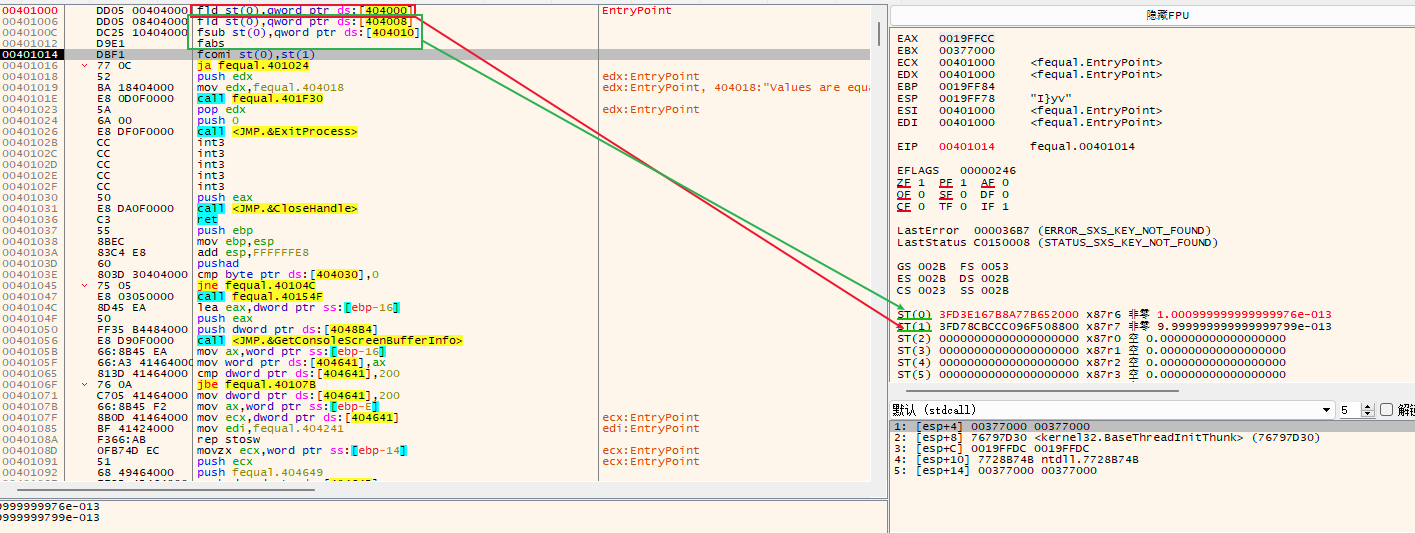

;程序名：fequal.asm
;功能：演示比较两个浮点数是否相等
;作者：9unk
;编写时间：2023-5-4
;----------------------------
INCLUDE Irvine32.inc
INCLUDE macros.inc
.data
epsilon REAL8 1.0E-12
val2 REAL8 0.0
;val3 REAL8 1.001E-13
val3 REAL8 1.001E-12    ;如果使 val3 大于临界值，则val3和val2将不再相等

.code
main PROC
    ;if(X<Y)，注意 X 要放在 ST(0) 的位置
    fld epsilon
    fld val2
    fsub val3
    fabs
    fcomi ST(0),ST(1)
    ja skip
    mWrite <"Values are equal",0dh,0ah>
skip:
    exit
main ENDP
END main

38

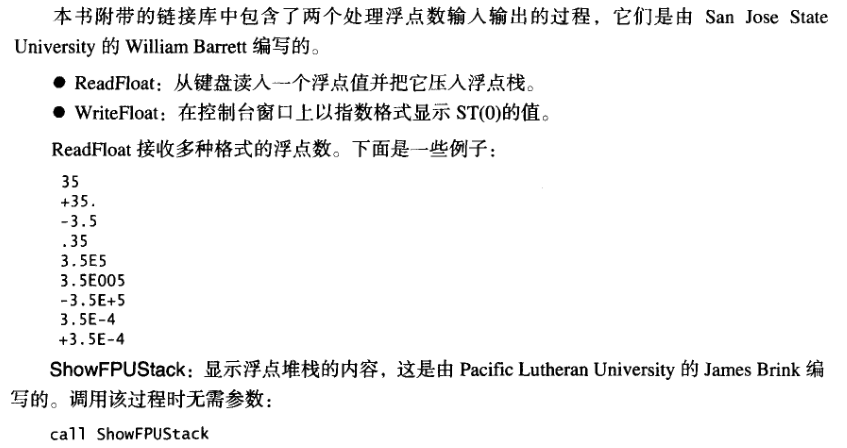

读写浮点值

39

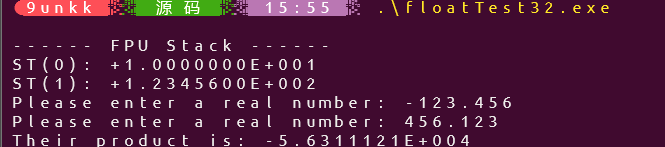

例子程序：下面的例子程序在 FPU 堆栈上压入两个浮点值，然后显示，接下来读入两个用户输入的值，相乘并显示其乘积：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
;---------------------------
;程序名：floatTest32.asm
;功能：下面的例子程序在 FPU 堆栈上压入两个浮点值，然后显示，接下来读入两个用户输入的值，相乘并显示其乘积
;作者：9unk
;编写时间：2023-5-4
;----------------------------
INCLUDE Irvine32.inc
INCLUDE macros.inc

.data
first REAL8 123.456
second REAL8 10.0
third REAL8 ?

.code
main PROC
    finit       ;初始化 FPU
;压入两个浮点数到 FPU 栈中，并显示 FPU 栈
    fld first
    fld second
    call ShowFPUStack
;输入两个浮点是并显示其乘积
    mWrite "Please enter a real number: "
    call ReadFloat

    mWrite "Please enter a real number: "
    call ReadFloat

    fmul ST(0),ST(1)    ;相乘
    mWrite "Their product is: "
    call WriteFloat
    call Crlf

    exit
main ENDP
END main

40

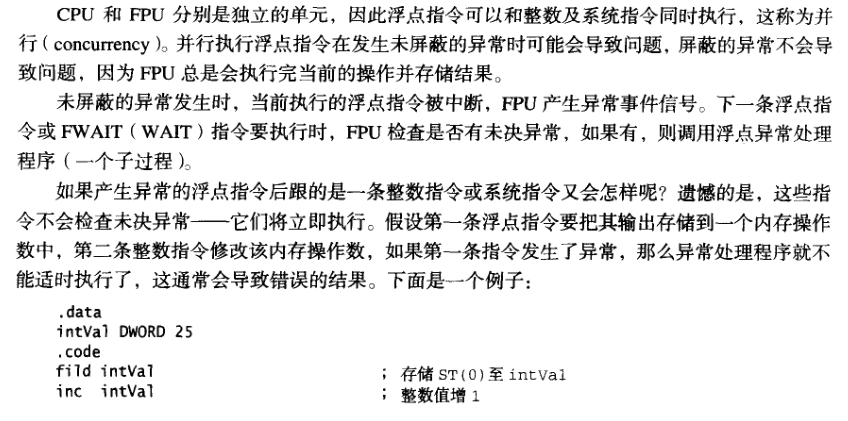

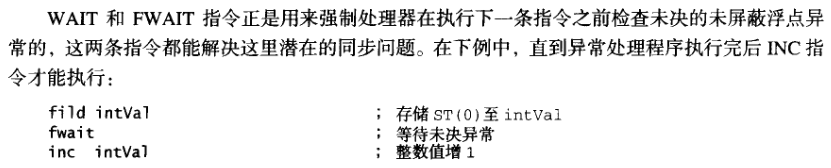

异常的同步

41
42

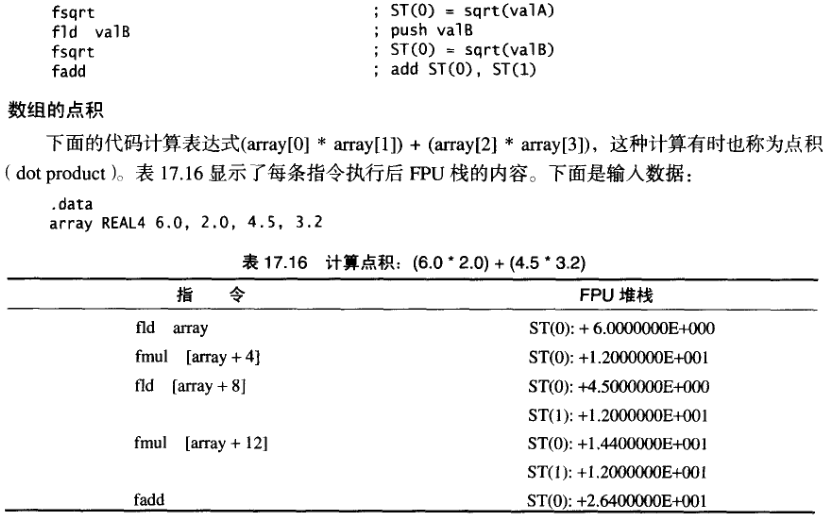

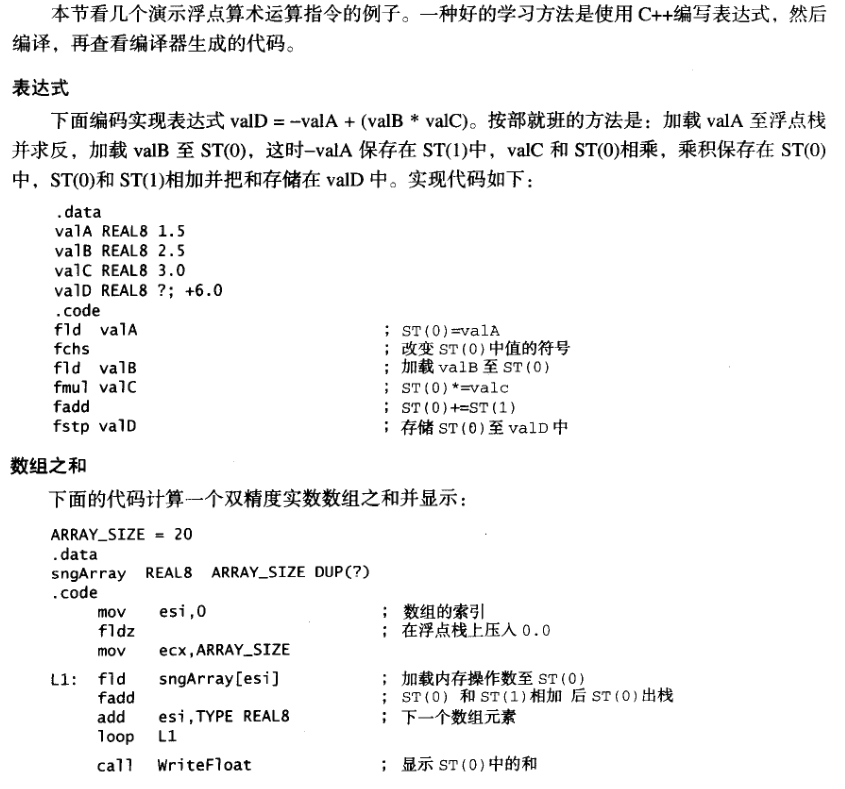

代码示例

43

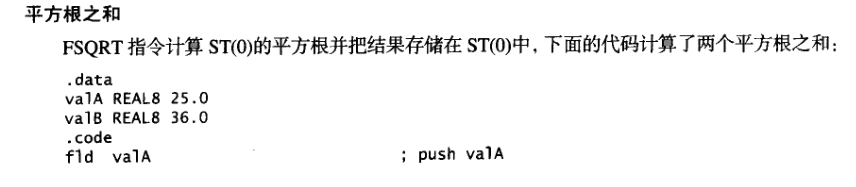

44
45

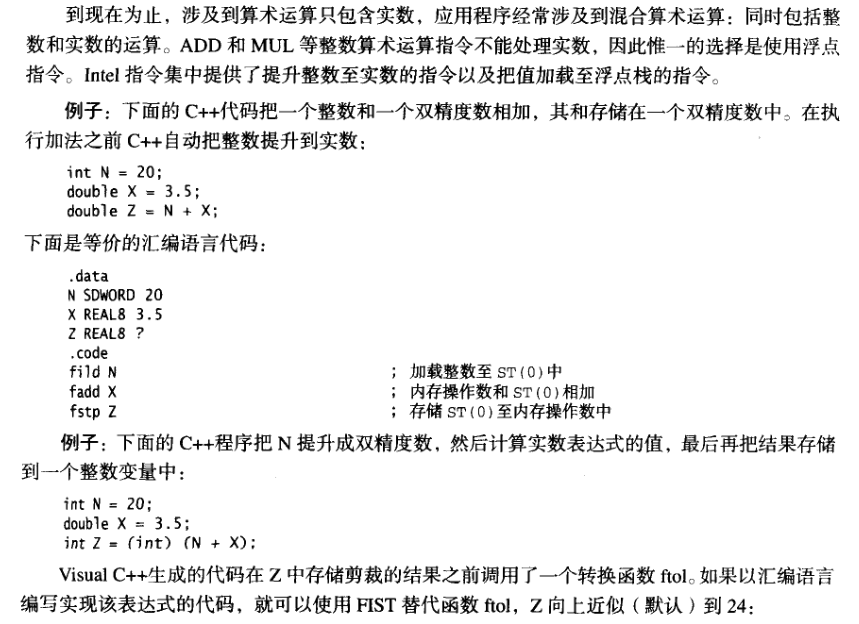

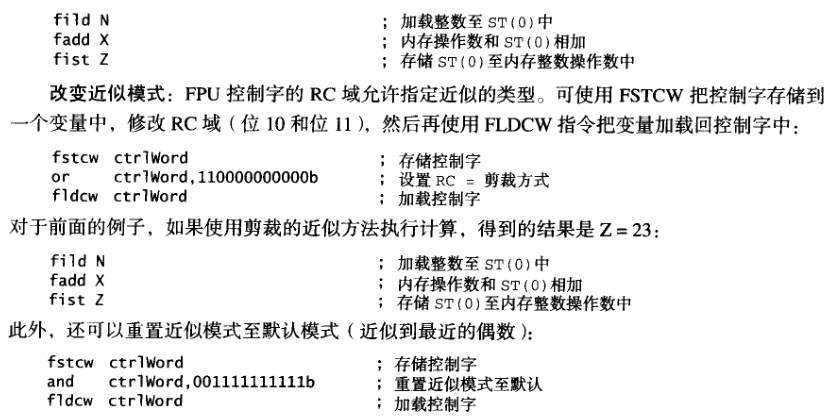

混合模式运算

46
47

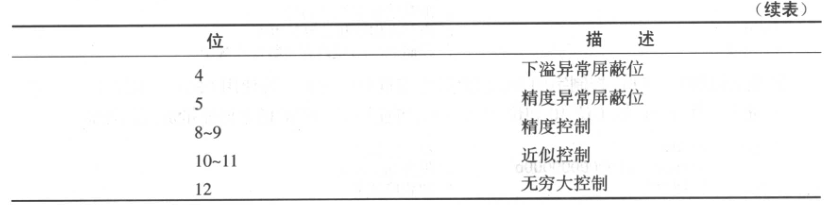

屏蔽和未屏蔽异常

浮点异常默认是屏蔽的，因此在浮点异常发生时，处理器给结果赋一个默认值，并继续安静地执行。

因此我在异常的程序这一块，试验的两个例子都没出现报错，我一开始还以为是系统比较新的原因。

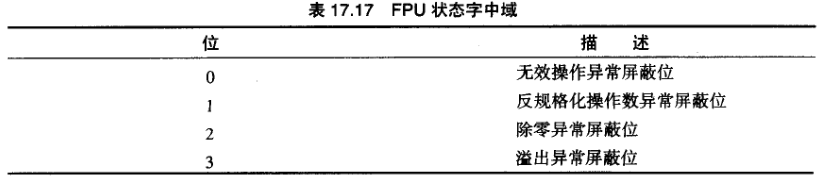

如果在 FPU 控制字中未屏蔽异常，处理器将自动执行合适的异常处理程序。关闭异常屏蔽是通过清除 FPU 控制字中向合适的位完成的。想要关闭对除 0 异常的屏蔽，需要执行下面的步骤：

  1. 存储 CPU 控制字到一个 16 位变量中
  2. 清除位 2（除零标志位）
  3. 加载变量到控制字中

49
50

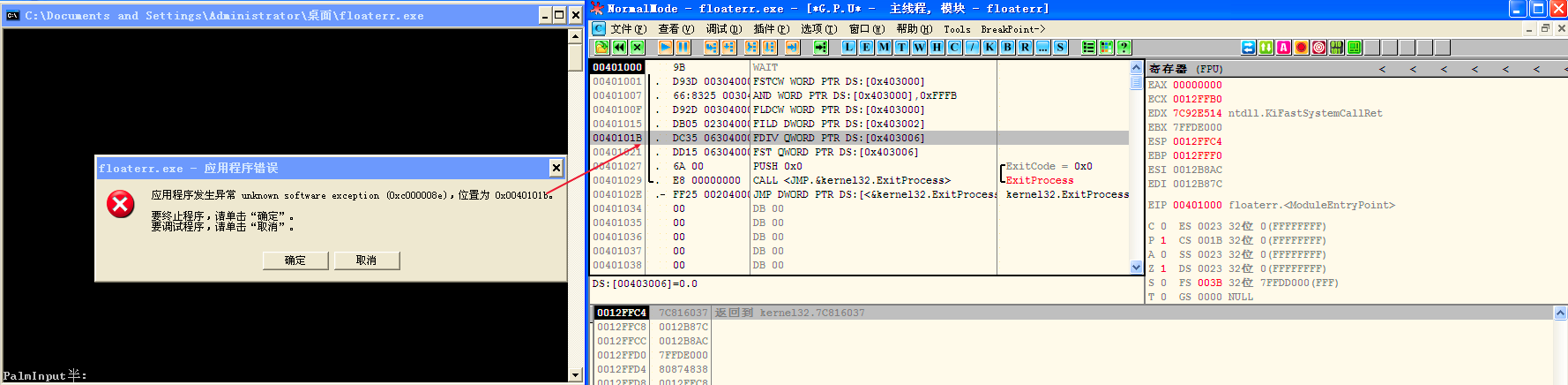

案例：屏蔽除零异常

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;---------------------------
;程序名：floaterr.asm
;功能：浮点异常默认是屏蔽的，演示关闭浮点异常
;作者：9unk
;编写时间：2023-2-13
;----------------------------
INCLUDE Irvine32.inc
.data
ctrlWord WORD ?
val1 DWORD 1
val2 REAL8 0.0

.code
main PROC
    fstcw ctrlWord      ;获取控制字
    and ctrlWord,1111111111111011b  ;关闭对除零异常的屏蔽
    fldcw ctrlWord      ;加载会 FPU 中

    fild val1
    fdiv val2
    fst val2
    exit
main ENDP
END main

48
