8086汇编-逻辑运算和位移指令
9unk Lv5
  2022-05-22 14:58:29 2022-05-22 14:58    2.4k 字  10 分钟

这组指令主要分为逻辑指令、位移指令和循环指令三个部分。

逻辑指令

逻辑指令中，除 NOT 指令不影响标志位，其他逻辑指令都会影响标志位。指令执行之后会使 CF 和 OF 清 0，PF、ZF、SF反映运算结果。

NOT（取反）

指令格式：

NOT OPRD

这条指令把 OPRD 取反，然后再送回 OPRD

范例：

NOT AX
NOT VAR

AND（与）

指令格式：

AND OPRD1,OPRD2

使用逻辑 “与” 运算，将结果传送到目的操作数 OPRD1

范例：

AND DH,DH
AND AX,ES:[SI]

常见用途：

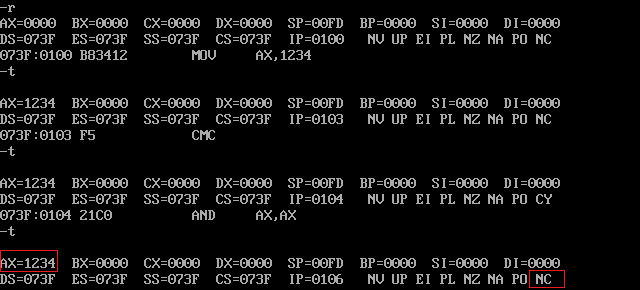

  1. 保证操作数不变的情况下，让 CF 位清 0
    1

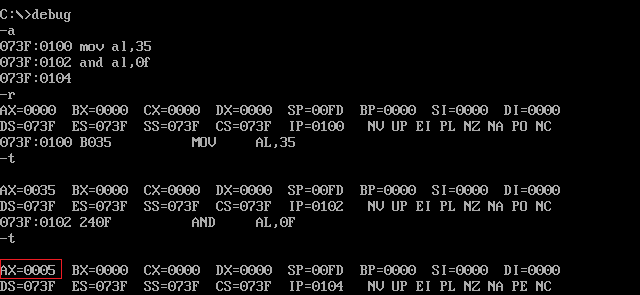

  2. 将一个字节数据的高 4 位置 0
    2

OR（或）

指令格式：

OR OPRD1,OPRD2

使用逻辑 “或” 运算，结果送到目的操作数 OPRD1

范例：

OR AX,8080H
OR CL,AL
OR [BX-3],AX

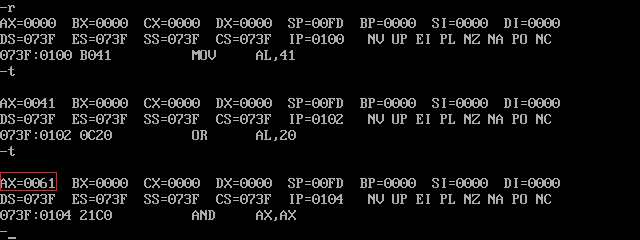

MOV　AL,41H
OR AL,20H

3

XOR（异或）

指令格式：
XOR OPRD1,OPRD2

常见用途：

  1. 操作数和 CF 位同时置 0
    4

  2. 将一个字节数据的低 4 位取反
    5

TEST（测试指令）

指令格式：

TEST OPRD1,OPRD2

使用逻辑 “与” 运算，只影响标志位，不会改变 OPRD1。

常见用途：

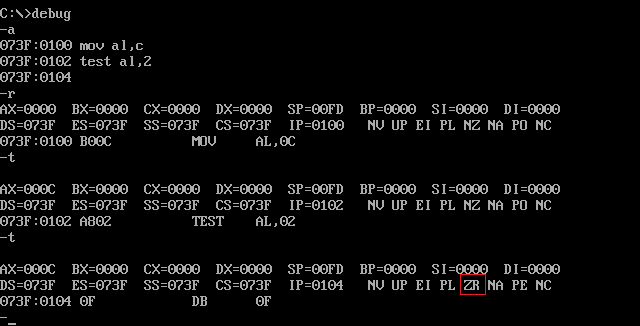

  1. 判断某个位是否为1
    6

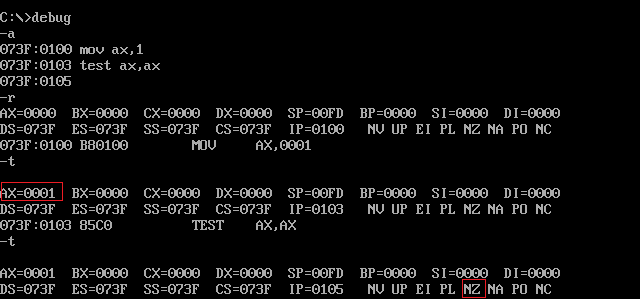

  2. 判断这个值是否为0
    7

test 指令没有改变操作数，不完全属于逻辑运算指令。

位移指令

所有位移指令如果位移多位，需要将移位位数存放在 CL 寄存器中。

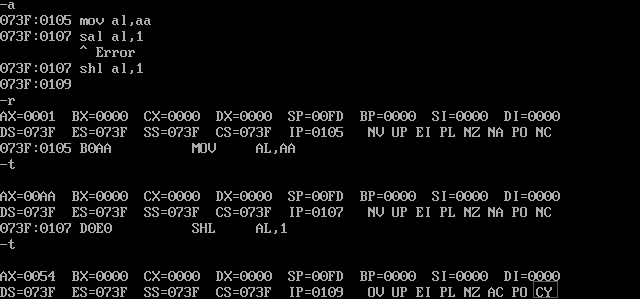

SAL/SHL（算数左移指令/逻辑左移指令）

算数左移和逻辑左移的硬编码相同，没有区别。根据编译器的不同，它只会选择一种汇编指令编译。

指令格式：

SAL OPRD,m
SHL OPRD,m

8

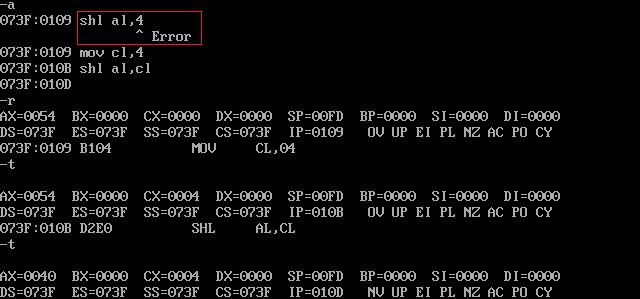

  1. 判断某个位是否为1
    9

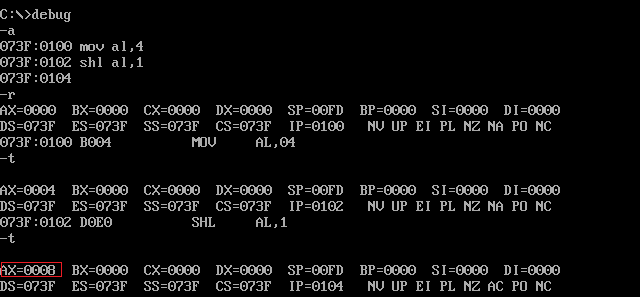

  2. 乘法运算：计算4*2
    10

SAR（算数右移指令）

指令格式：

SAR OPRD,m

操作数右移m位，同时每一栋一位，左边符号位保持不变，移出的最低位进入标志位CF。

范例：

SAR AL,1
SAR BX,CL

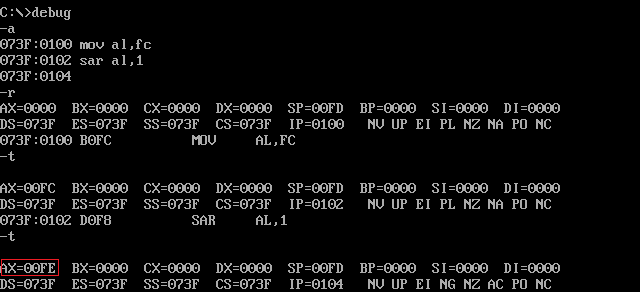

对于有符号数而言，算数右移一位相当于除以2

11

不建议用在无符号数，容易出错。

SHR（逻辑右移指令）

指令格式：

SHR OPRD,m

范例：

SHR BL,1
SHR AX,CL

对于无符号数而言，逻辑右移相当于除以2
12

循环位移指令

8086 有四条循环位移指令：ROL（左循环位移），ROR（右循环位移），RCL（带进位左循环位移），RCR（带进位右循环位移）。
13

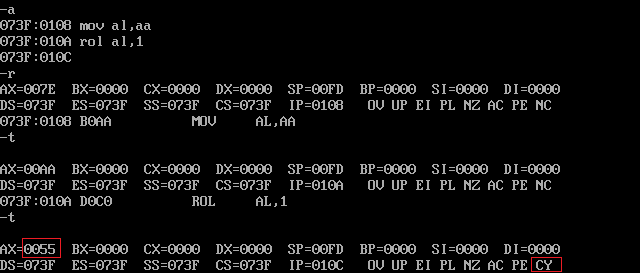

ROL（左循环位移指令）

每移位一次，操作数左移，其最高位移入最低位，同时最高位也移入进位标志 CF
14

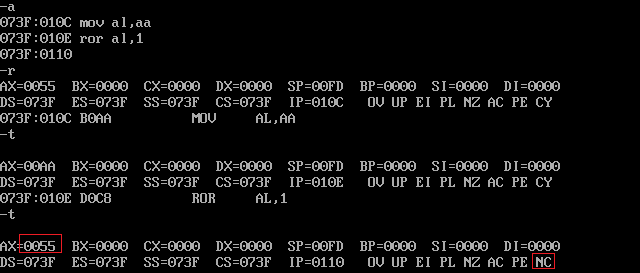

ROR（右循环位移指令）

每移位一次，操作数右移，其最低位移入最高位，同时最低位也移入进位标志 CF
15

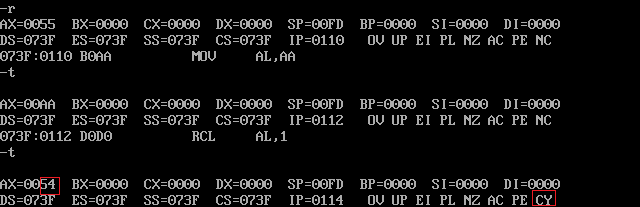

RCL（带进位左循环位移指令）

每移位一次，操作数左移，其最高位移入进位标志 CF，CF 移入最低位。
16

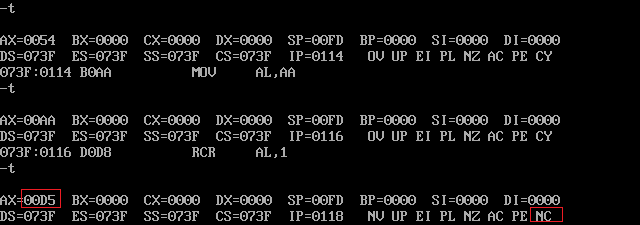

RCR（带进位右循环位移指令）

每移位一次，操作数右移，其最低位移入进位标志 CF，CF 移入最高位。

17

转移指令

无条件转移指令

指令格式：

jmp 标号

条件转移指令分为段内转移和段间转移。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;程序名：jmp1.asm
;测试转移指令
;=============================

assume cs:code

code segment
start:

N:
    mov ax,0
    mov bx,0
    jmp S
P:
    add ax,1
S:
    jmp O
    inc ax
    inc ax
O:
    mov ax,4c00h
    int 21h
code ends
end start

段内转移

段内转移的范围是 -128~127，默认使用一个字表示地址差。

使用 “标号” 进行跳转

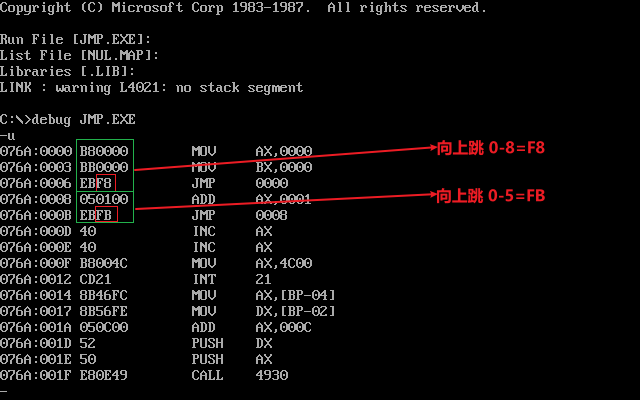

“jmp+标号” 硬编码是 “EB+地址”，默认地址是一个字大小，不足一个字会使用 90 填充。
18

19

如果确认一个字节可以表示地址差，那么可以在标号前使用 short 表示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;程序名：jmp2.asm
;测试转移指令
;=============================

assume cs:code

code segment
start:

N:
    mov ax,0
    mov bx,0
    jmp short S
P:
    add ax,1
S:
    jmp short O
    inc ax
    inc ax
O:
    mov ax,4c00h
    int 21h
code ends
end start

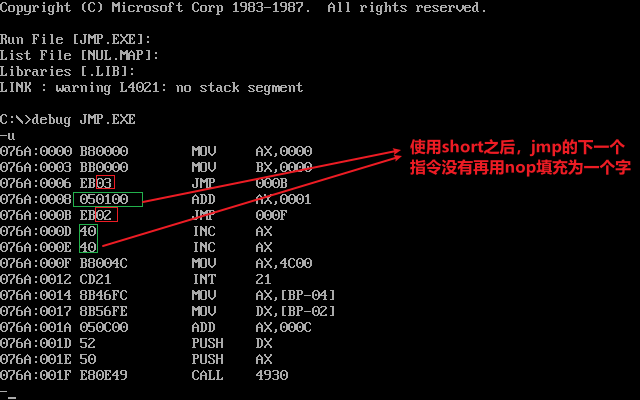

20

由此可见，在当时硬盘和内存还很小的情况下，编写程序使用 short 可以节省一些硬盘和内存空间。

使用 “存储单元” 进行跳转

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
;程序名：jmp3.asm
;转移指令
;=============================

assume cs:code,ds:data

data segment
    addr dw 0eh
data ends

code segment
start:
    mov ax,data
    mov ds,ax
N:
    mov ax,0
    mov bx,0
    jmp addr
P:
    add ax,1
S:
    jmp O
    inc ax
    inc ax
O:
    mov ax,4c00h
    int 21h
code ends
end start

21

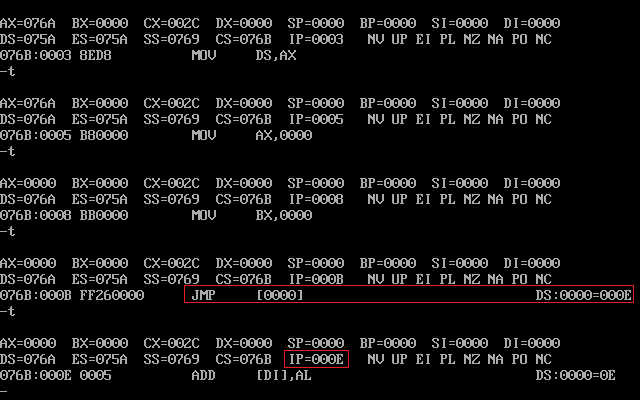

使用存储单元跳转是直接，将内存数据传输到 IP 寄存器中。如果要这样写，需要手动计算 IP 的值，很容易出错。

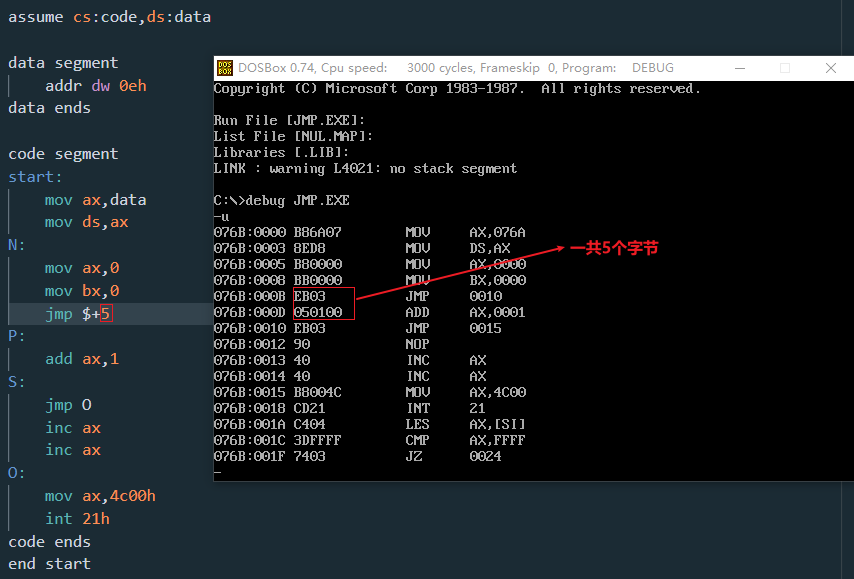

使用 “$+立即数” 进行跳转

“$“ 伪指令表示 IP 寄存器的值。使用 “jmp $+立即数” 可以跳转到相应地址。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
;程序名：jmp$.asm
;转移指令
;=============================

assume cs:code,ds:data

data segment
    addr dw 0eh
data ends

code segment
start:
    mov ax,data
    mov ds,ax
N:
    mov ax,0
    mov bx,0
    jmp $+5
P:
    add ax,1
S:
    jmp O
    inc ax
    inc ax
O:
    mov ax,4c00h
    int 21h
code ends
end start

22

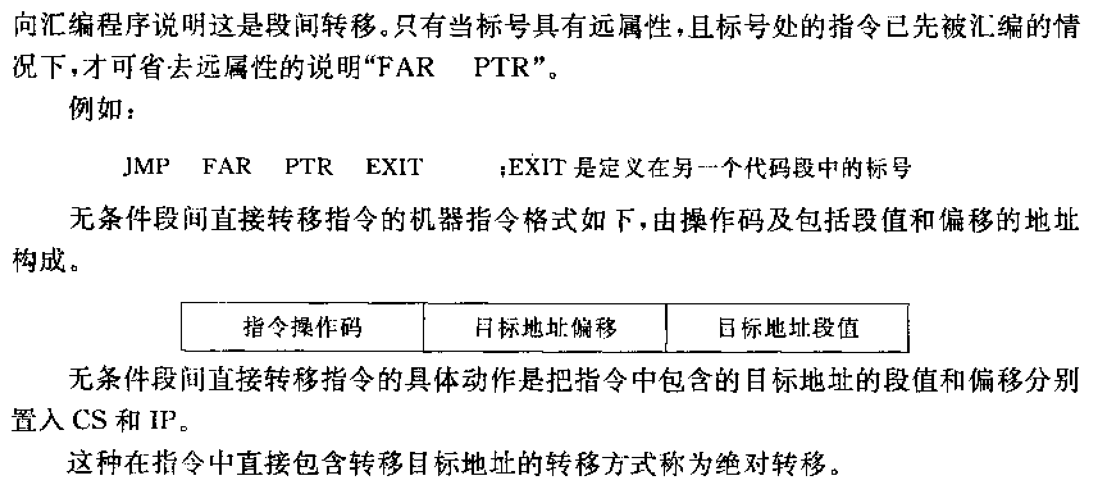

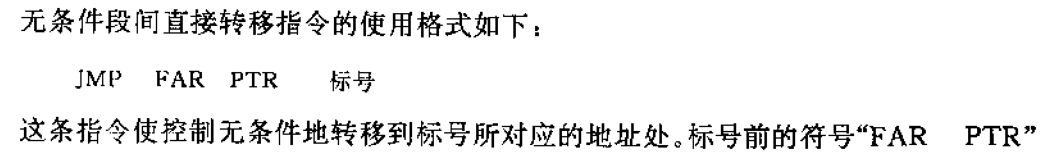

段间直接转移

23
24

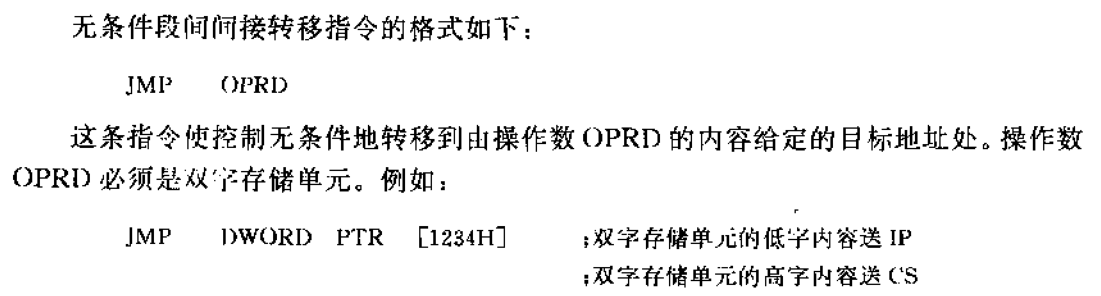

段间间接转移

25

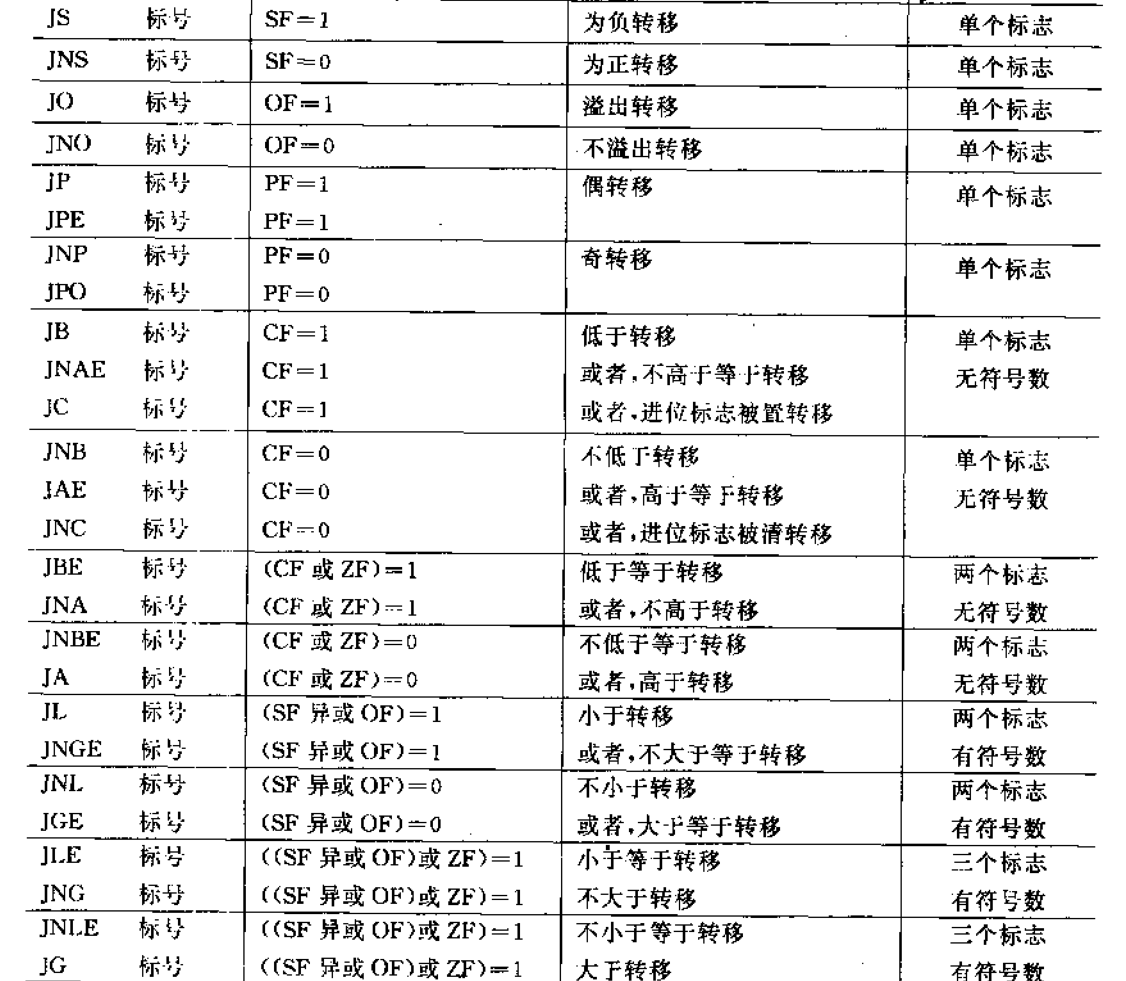

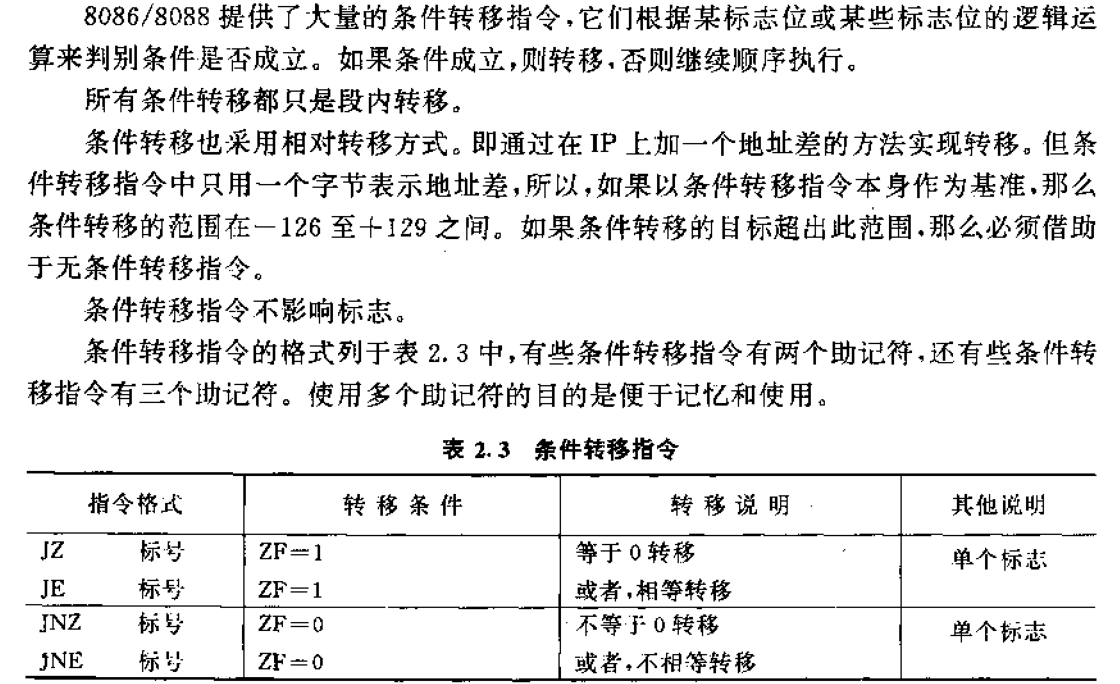

条件转移指令

26
27

循环指令

条件转移指令和无条件转移指令可以实现循环，但为了方便循环指令的实现，8086 还提供了四条循环指令。

循环指令不影响各标志位

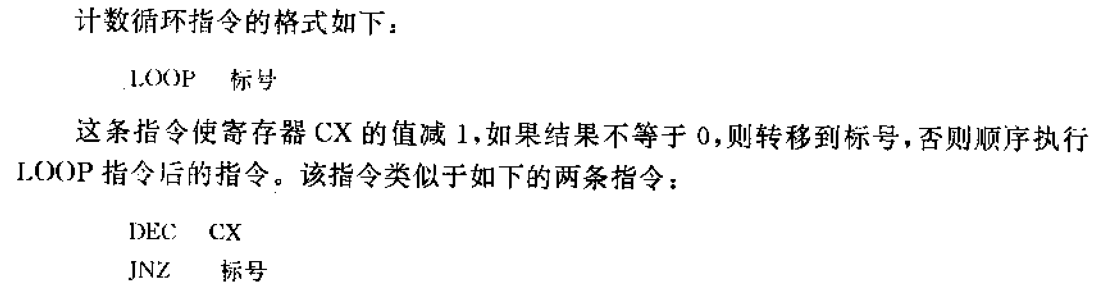

LOOP(计数循环指令)

28

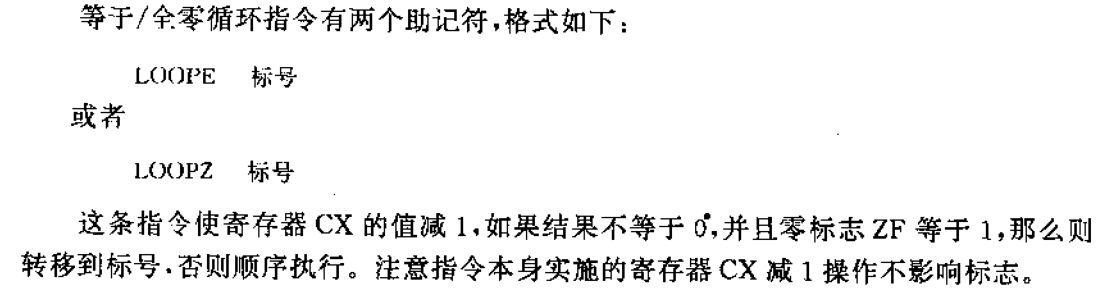

LOOPE/LOOPZ(等于/全零循环指令)

29

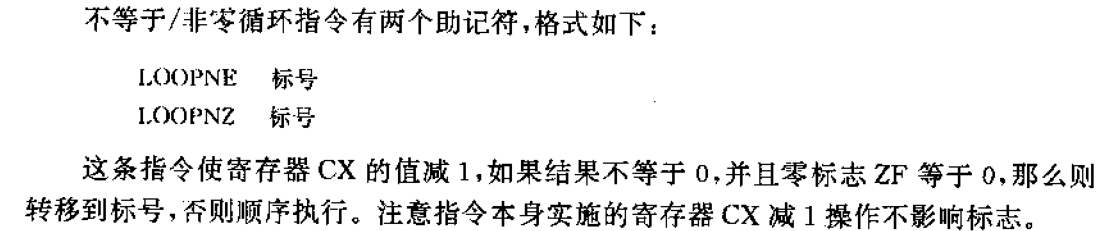

LOOPNE/LOOPNZ(不等于/非零循环指令)

30

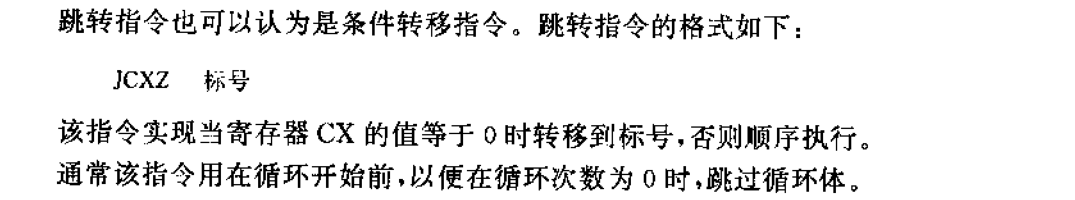

JCXZ(跳转指令)

31

代码补充

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
;程序名：shr.asm
;功能：假设 DATA1 和 DATA2各长4位，分别存放在 AL 寄存器的低 4 位和高 4 位中，
;现在要把它们分别存放在BL寄存器和BH寄存器的低 4 位
;==========================================================================
assume cs:code,ds:data

data segment
    DATA1 db 08h
    DATA2 db 04h
data ends
code segment
start:
    mov ax,data
    mov ds,ax
    ;
    mov ax,0
    mov cl,4
    ;
    mov al,DATA1
    shl al,cl
    or al,DATA2
    mov bl,al
    shl bx,cl
    shr bl,cl
    ;
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
;程序名：ROL.asm
;功能：实现把AL的高4位与低4位交换。
;================================

assume cs:code

code segment
start:
    xor ax,ax
    mov al,37h
    mov cl,4
    rol al,cl
    ;
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
;程序名：ROR.asm
;功能：实现把AL的最低位送入BL的最低位，仍保持AL不变
;=================================================

assume cs:code

code segment
start:
    xor ax,ax
    xor bx,bx
    mov al,29h
    mov bl,28h
    ;
loop1:
    ror bl,1
    ror al,1
    rcl bl,1
    rol al,1
    ;
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
;程序名：yiwei.asm
;功能：设DATA1存放在AL的低4位，DATA2存放在AH的低4位，DATA3存放在SI的低4位，DATA4存放在SI的高4位。
;      现在要把这四个数据合并为16位，并存放到DX寄存器中。

assume cs:code,ds:data

data segment
      DATA1 db 1
      DATA2 db 2
      DATA3 db 3
      DATA4 db 4
data ends

code segment
start:
      mov ax,data
      mov ds,ax
      ;
      mov cl,4
      mov al,DATA1
      mov ah,DATA2
      mov bl,DATA3
      mov bh,DATA4
      shl bh,cl
      mov si,bx
      xor bx,bx
      ;
      rol ax,cl
      shr ah,cl
      or ah,al
      ;
      mov dx,si
      shl dl,cl
      shr dh,cl
      or dl,dh
      mov dh,ah
      ;
      mov ax,4c00h
      int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;程序名：jae.asm
;功能：比较两个无符号数的大小，较大的数存放在 AX 中，较小的数存放在 BX 中
assume cs:code,ds:data

data segment
num1 dw 24
num2 dw 35
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    ;
    mov ax,num1
    mov bx,num2
    cmp ax,bx
    jae stop
    xchg ax,bx
stop:
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
;程序名：jge.asm
;功能：比较两个无符号数的大小，较大的数存放在 AX 中，较小的数存放在 BX 中
assume cs:code,ds:data

data segment
num1 dw 24
num2 dw 35
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    ;
    mov ax,num1
    mov bx,num2
    cmp ax,bx
    jge stop
    xchg ax,bx
stop:
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
;程序名：loop.asm
;功能：十六进制数转换成ASCII输出
;=============================
assume cs:code,ds:data

data segment
val dw 0A2B4h
result db ?,?,?,?,'H',24H
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    xor si,si
    mov cx,4
    mov ax,val[si]
    ;
loop_start:
    push cx
    mov cl,4
    rol ax,cl
    push ax
    and al,0fh
    cmp al,9
    jnb char
    add al,30h
    mov result[si],al
    jmp loop_end
    ;
char:
    add al,37h
    mov result[si],al
    ;
loop_end:
    pop ax
    pop cx
    inc si
    loop loop_start
    ;
    mov dx,offset result
    mov ah,9
    int 21h
    ;
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
;程序名：loop1.asm
;功能：把从偏移 1000H 开始的 512 个字节的数据复制到从偏移 3000H 开始的缓冲区中
assume cs:code

code segment
start:
    mov si,1000H
    mov di,3000H
    mov cx,512
next:
    mov al,[si]
    inc si
    mov [di],al
    inc di
    loop next
    ;
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
;程序名：loopz.asm
;功能：查找第一个非 'A' 字符，找到 BX 保存该字符的偏移地址，找不到 BX=0FFFFh
;=========================================================================
assume cs:code,ds:data

data segment
val db 'AAAAAAAA',24h
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,8
    xor si,si
    ;
loop_start:
    mov al,val[si]
    inc si
    cmp al,41h
    ;loopz：cx不为0 and zf 标志位为 1 才会继续循环，只要其中一个条件不成立就会跳出循环
    loopz loop_start
    cmp byte ptr [si],24H
    jz no_find
    mov bx,si
    jmp stop
no_find:
    mov bx,-1
stop:
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
;程序名：loopz2.asm
;功能：查找第一个非 'A' 字符，找到 BX 保存该字符的偏移地址，找不到 BX=0FFFFh
;=========================================================================
assume cs:code,ds:data

data segment
val db 'AAABABAA'
len = $ - val
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,len
    xor si,si
    ;
loop_start:
    mov al,val[si]
    inc si
    cmp al,41h
    ;循环判断字符串中的字符 'A'
    loopz loop_start
    ;如果 CX = 0，说明没有找到字符 'A'
    cmp cx,0
    jz no_find
    mov bx,si
    jmp stop
no_find:
    mov bx,-1
stop:
    mov ax,4c00h
    int 21h
code ends
end start
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
;程序名：loopz3.asm
;功能：查找第一个非 'A' 字符，找到 BX 保存该字符的偏移地址，找不到 BX=0FFFFh
;=========================================================================
assume cs:code,ds:data

data segment
val db 'AAABABAA'
len = $ - val
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov cx,len
    xor si,si
loop_start:
    mov al,val[si]
    inc si
    cmp al,41h
    loopz loop_start
    ;正常循环结束后的 CX = 0
    jz no_find
    mov bx,si
    jmp stop
no_find:
    mov bx,-1
stop:
    mov ax,4c00h
    int 21h
code ends
end start
